Волновые редукторы GCSG

Продукция > Редукторы GTC
Волновые редукторы GCSG
Волновые редукторы производства GTC серии GCSG с входным полым валом и шпоночным пазом обеспечивает удобное крепление, что позволяет использовать его в роботах манипуляторах. Высокая жесткость позволила сделать редуктор прецизионным. Редуктор компактен и обладает высокой точностью. Небольшой осевой размер редуктора позволяет применять его в приводах шарниров роботов манипуляторов.

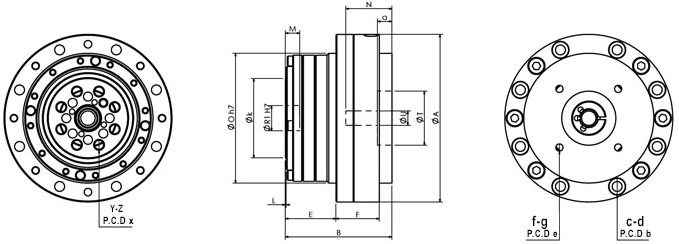

Волновой редуктор серии GCSG с полым входным зажимным валом
Волновой редуктор серии GCSG с полым входным зажимным валом
Особенности:
Конструкция редуктора обеспечивает удобное крепление, что позволяет использовать его в роботах манипуляторах.
Не большой осевой размер редуктора.
Высокая жесткость позволила сделать редуктор прецизионным.
Редуктор компактен и обладает высокой точностью.
Может применяться в приводах шарниров роботов манипуляторов.
Входной вал имеет зажимной узел

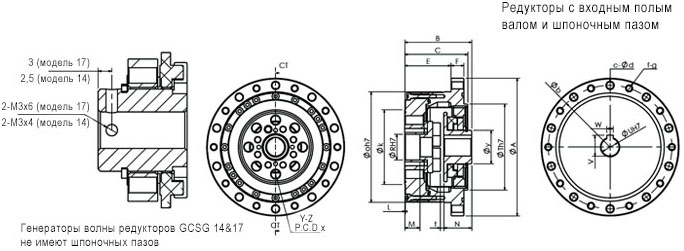

Волновые редукторы серии GCSG с входным полым валом и шпоночным пазом
Волновые редукторы серии GCSG с входным полым валом и шпоночным пазом
Особенности:
Конструкция редуктора обеспечивает удобное крепление, что позволяет использовать его в роботах манипуляторах.
Не большой осевой размер редуктора.
Высокая жесткость позволила сделать редуктор прецизионным.
Редуктор компактен и обладает высокой точностью.
Может применяться в приводах шарниров роботов манипуляторов.
С полым входным валом и шпоночным пазом

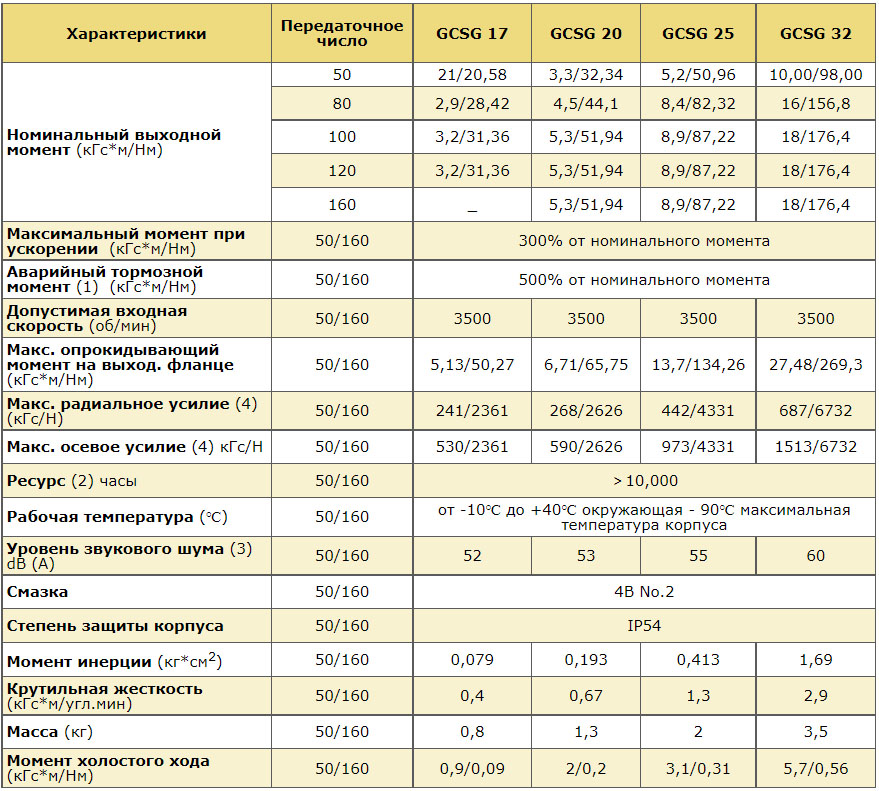

Технические характеристики волновых редукторов GTC серии GCSG с полым входным зажимным валом: GCSG 17, GCSG 20, GCSG 25, GCSG 32

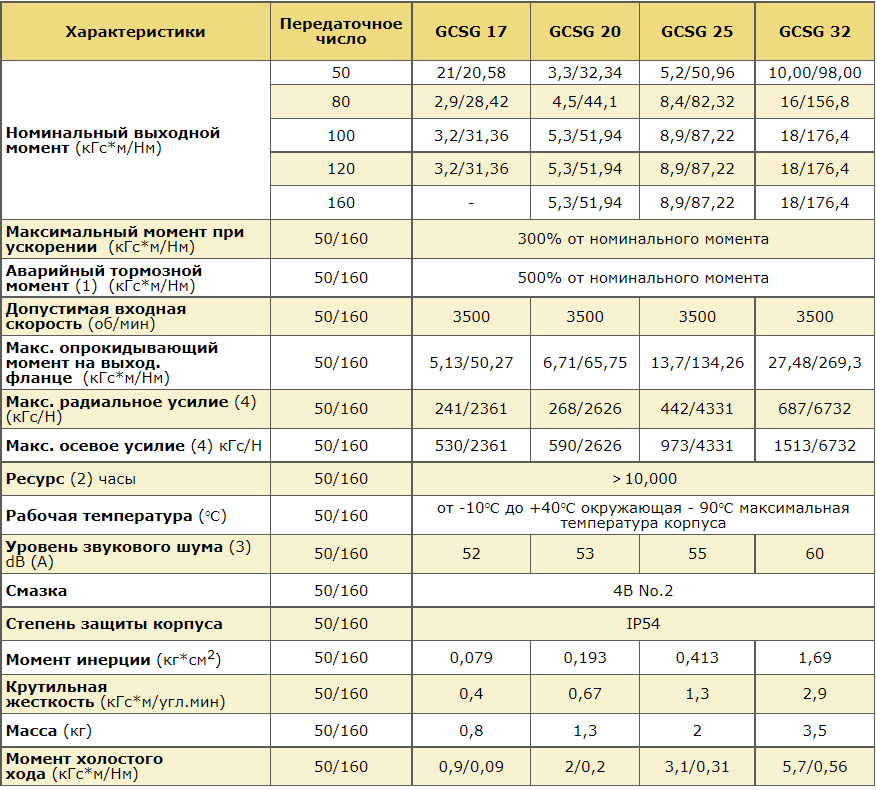

Технические характеристики волновых редукторов GTC серии GCSG с полым входным зажимным валом и шпоночным пазом: GCSG 17, GCSG 20, GCSG 25, GCSG 32

Допустимая осевая нагрузка или допустимая радиальная нагрузка - это значения, которые соответствуют сроку службы редуктора, когда к фланцевой поверхности применяется либо чистая радиальная нагрузка, либо осевая нагрузка. (Считается, что вылет точки приложения Lr радиальной нагрузки относительно поверхности выходного фланца = 0 мм, а осевая нагрузка приложена строго по оси выходного вала La = 0 мм).

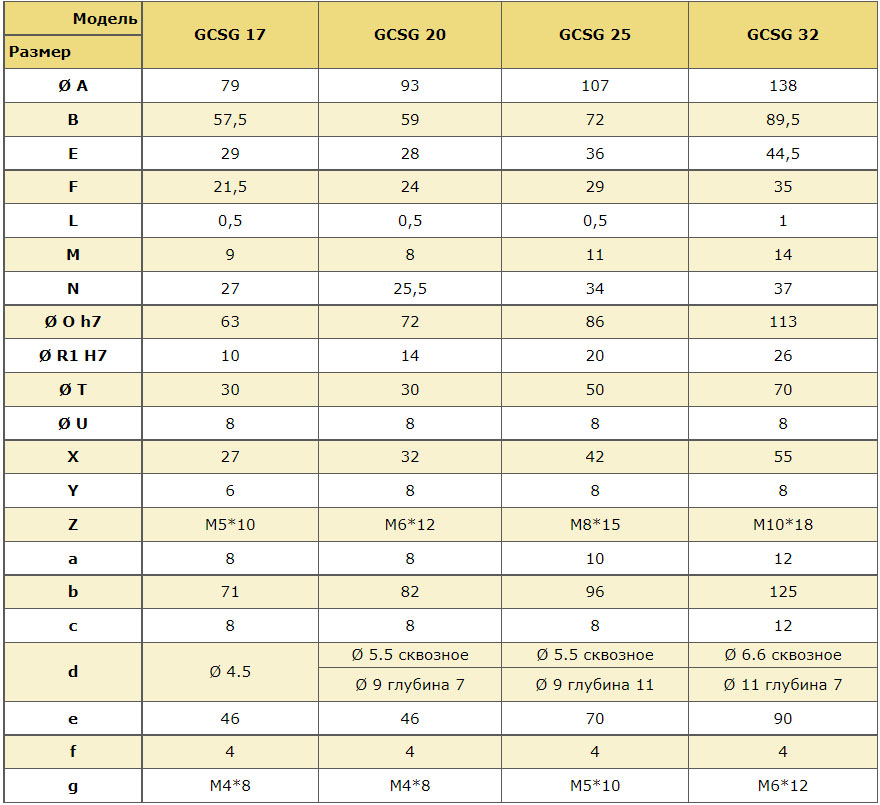

Чертежи редукторов GCSG с полым входным зажимным валом

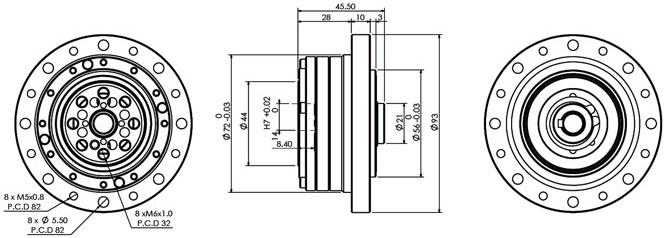

Типоразмер GCSG 17

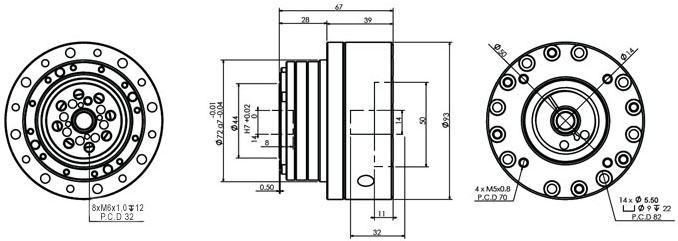

Типоразмер GCSG 20

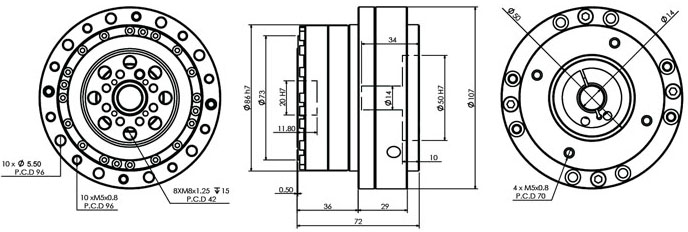

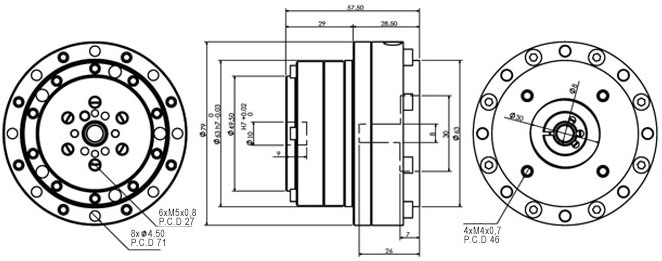

Типоразмер GCSG 25

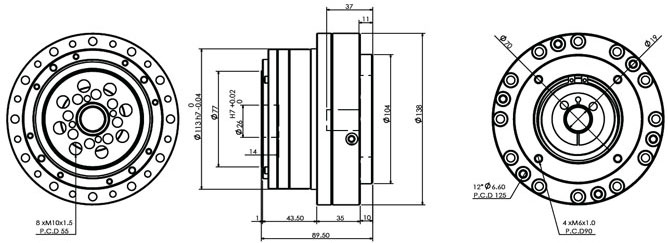

Типоразмер GCSG 32

Чертежи редукторов GCSG с полым входным зажимным валом и шпоночным пазом

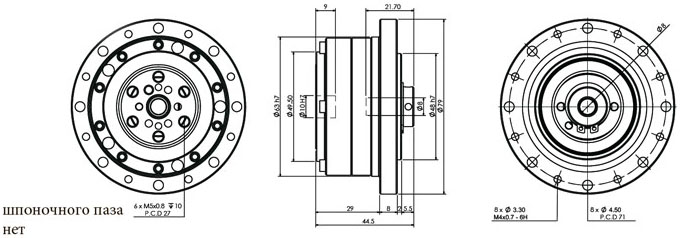

Типоразмер GCSG 17

Типоразмер GCSG 20

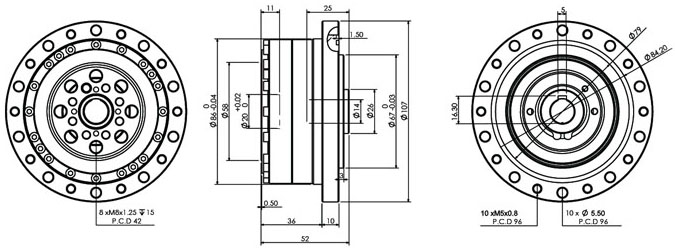

Типоразмер GCSG 25

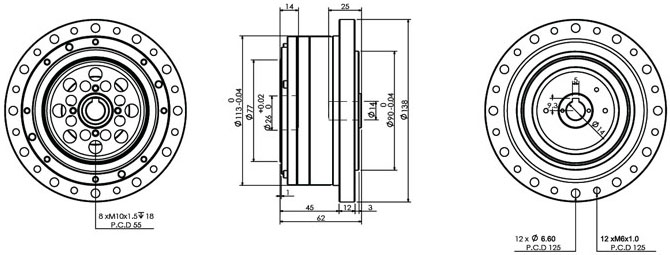

Типоразмер GCSG 32
