Угловые редукторы WS
Угловой редуктор GTC, возможно, самый простой редуктор с передачей под прямым углом на рынке, легко и просто интегрируется с вашим оборудованием. Имеет 5 монтажных поверхностей для интеграции других приспособлений. Угловые редукторы - эффективное решение при недостатке места для установки соосного двигателя. Подходит для комбинации с любыми видами двигателей, имеет закрытую, пыле- и влаго-непроницаемую конструкцию. Применяется в станках, в конвейерном оборудовании и механизмах поворота и различных видах трансмиссий.
Стандартный редуктор ZAG имеет спиральные конические зубчатые шестерни, расположенные под прямым углом с передаточным отношением 1/1 или 2/1, зазор до 1 угл. мин. Входная часть (ось X) редуктора ZAG интегрирована в планетарный редуктор ZPG. Серводвигатель крепится по оси X в планетарный редуктор с помощью точной сбалансированной муфты. Имеются разнообразные выходы по оси Y.
Предлагается шесть типоразмеров редукторов ZAG. Возможен широкий диапазон отношений передачи. Например, передаточное число планетарного редуктора 30:1, а совместно с угловым редуктором ZAG70F отношение 60:1.
Кроме того, зазор между спиральными коническими шестернями прямого редуктора может регулироваться по плановому техническому обслуживанию.
Все 6 типоразмеров доступны с цельным выходным валом. Тем не менее, для более крупных редукторов стандартно установлен полый вал.
Другие варианты:
• Двойной цельный вал (Y-ось) расширенный.
• Выходные валы по осям у и z.
• Независимые редукторы (тип ZAG-D) с цельным входным валом и полым или цельным выходным валом.
• Редукторы с вращающейся передней панелью вместо вала.
Рекомендации по применению. Ось-Y - выходной вал монтируется на радиально-упорные шарикоподшипники. Обеспечивается тихая и плавная передача мощности. Цельный выходной вал должен компенсировать длину полого вала (ось Y).
Технические характеристики
Описание/модель | ZAG 70F | ZAG 90F | ZAG 120F | ZAG 150F | ZAG 180F | |
Номинальный крутящий момент | кгс*м/Нм | 1.5/14.72 | 2.8/27.45 | 5.8/56.87 | 13.3/130.42 | 20/196 |
Макс. крутящий момент | кгс*м/Нм | 3/29.4 | 6/58.8 | 8/78.4 | 10/98 | 25/245 |
Предел прочности | кгс*м/Нм | 5/49 | 10/98 | 20/196 | 30/294 | 50/490 |
Допустимая частота вращения на входном валу | об/мин | 1200 | 1000 | 800 | 800 | 500 |
Зазор | угл. мин | 0 | 0 | 0 | 0 | 0 |
Момент инерции | кг*см2 | 0.05 | 0.23 | 0.8 | 1.72 | 2.12 |
Макс. нагрузка | кгс | 86 | 140 | 250 | 350 | 550 |
Вес | кг | 1.2 | 3.4 | 7.4 | 13 | 41 |
Вес L1 | кг | 2.1 | 5.7 | 12.5 | 17 | 52.1 |
Вес L2 | кг | 2.4 | 6.8 | 14.3 | 17.8 | 52.8 |
Вес L3 | кг | 2.7 | 7.9 | 15.4 | 18.9 | 53 |

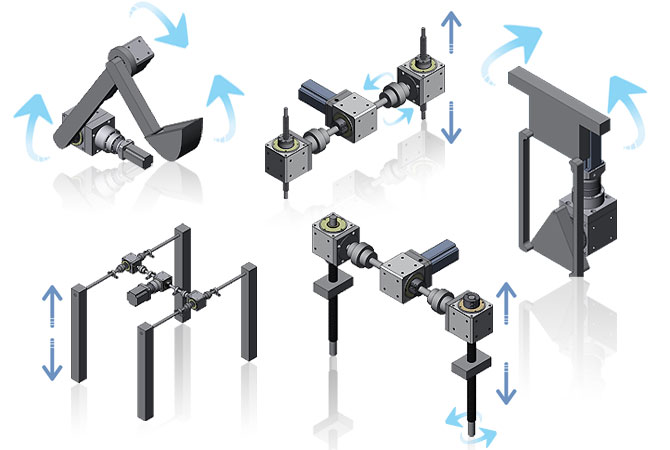

Применение

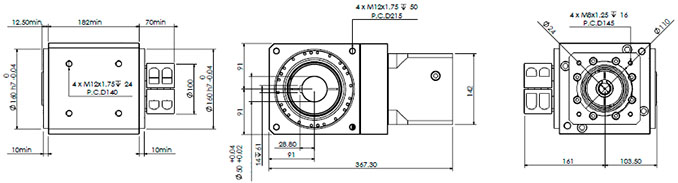

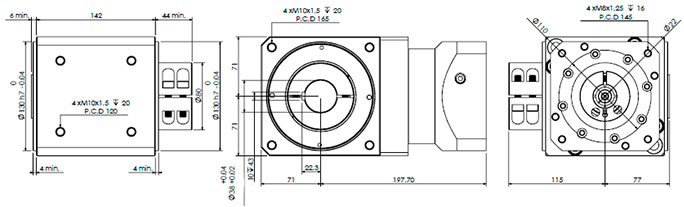

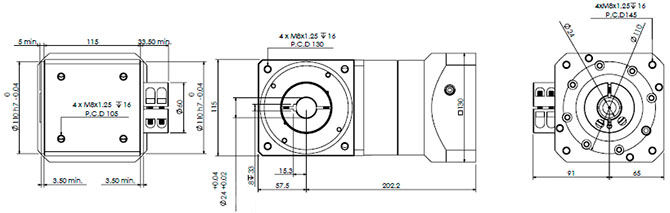

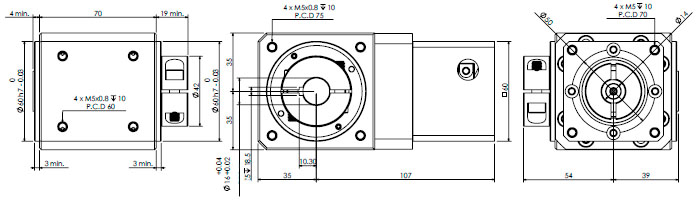

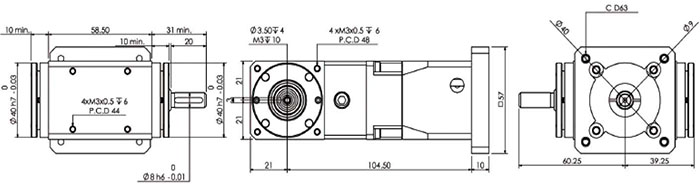

Габаритные размеры угловых редукторов WS
ZAG42SF-GNP40 L1
ZAG70F-GNP60 L1
ZAG90F-GNP90 L1
ZAG120F-GNP120 L1
ZAG150F-GNP120 L1
ZAG180F-GNP150 L1
