Волновые редукторы GCHG

Волновой редуктор GTC серии GSHG имеет полый выходной вал. Сам редуктор небольшого размера, с высокой жесткостью и точностью позиционирования. Это позволяет использовать редуктор GSHG для шарниров роботов-манипуляторов.

Стандартное передаточное отношение - 80÷200/1 в один этап. В планетарном редукторе для достижения такого отношения понадобится 2-3 этапа передач.

Особенности. По сравнению с планетарными редукторами аналогичного диаметра и крутящего момента, этот тип имеет меньше движущихся частей, зазор меньше чем 1/2 угл.мин., работа редуктора тише.

Применение. Волновой редуктор ZGH предназначен для горизонтального и вертикального монтажа. Стандартный выход - круглый фланец с резьбовыми отверстиями, установленный в опорные перекрестные роликовые подшипники.

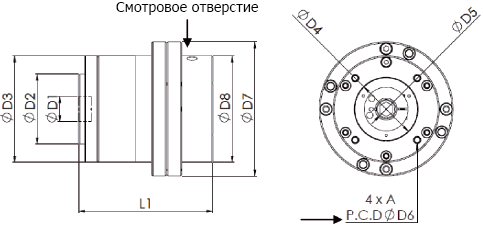

Габаритные размеры редукторов GCHG

	Описание	ZGH64	ZGH76	ZGH86	ZGH107	ZGH138	ZGH165	ZGH226
D1	Выходное направляющее отверстие	10	12	16	20	30	32	40
D2	Вращающийся выходной фланец	24	30	38	56	80	96	135
D3	Внешний диаметр корпуса	50	60	70	85	112	137	186
D4	Направляющее отверстие для двигателя	30	30	30	50	70	70	110
D5	Ведущий вал двигателя	8	8	8	14	19	19	22-24
D6	Фланец двигателя с отверстиями под винт	46	46	46	70	90	90	145
D7	Диаметр фланца корпуса	64	76	86	107	138	165	226
D8	Диаметр первичной ступицы	52	60	70	85	112	132	175
L1	Габаритная длина	69	74,5	91,5	107,2	130	160,2	202

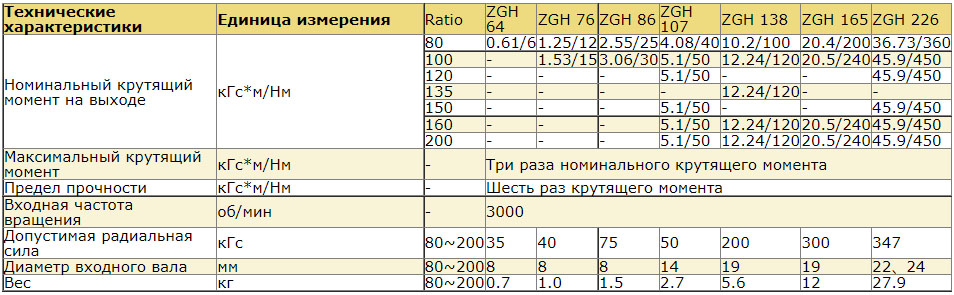

Спецификация
